Ürün ayrıntıları

Ev > Ürünler >
LCD Ekran Gösterge Paneli
>
15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli
Tüm Kategori

LCD Ekran Gösterge Paneli

Endüstriyel LCD Panel Ekran

LCD Dokunmatik Panel Ekranı

LCD Dizüstü Bilgisayar Ekranı

Gerilmiş Çubuk LCD

Tıbbi Mobil İş İstasyonu

LCD Ekran Aksesuarları

Güneş Işığında Okunabilir Monitör

Açık Çerçeve LCD Monitör

LCD Video Duvarı

Zemin Ayaklı Dijital Tabela

Dijital Tabela ve Ekranlar

Medikal LCD Panel

Taşınabilir Monitör

Gerilmiş Çubuk LCD Ekran

Çoklu dokunmatik ekran paneli
Bizimle İletişim
Darian
Şimdi iletişime geçin

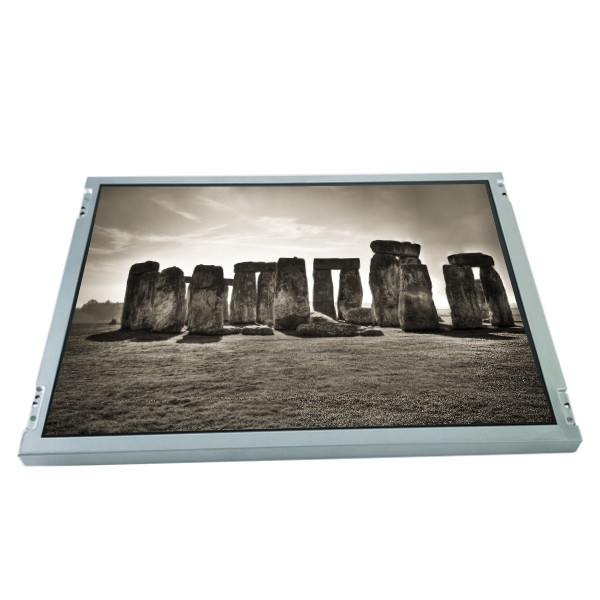

15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli
  • Adı
  • Adı

15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli

Marka Adı: NEC
Model Numarası: NL10276AC30-09
Adedi: 10 adet
fiyat: Pazarlık edilebilir
Paketleme Ayrıntıları: Orijinal ambalaj/geleneksel ambalaj kutusu
Ödeme Şartları: T/T, Western Union
Ayrıntılı Bilgiler
Ürün Açıklaması
Ayrıntılı Bilgiler
Menşe yeri:
ÇIN
Model adı:
NL10276AC30-09
Ekran boyutu:
15.0''
Piksel Formatı:
1024(RGB)×768, XGA 85PPI
Ekran Alanı:
304,128(G)×228,096(Y) mm
Piksel düzeni:
RGB dikey çubuk
Parlaklık:
400 cd/m² (Tip.)
Görüş açısı:
60/60/40/60 (Tipik)(CR≥10)
Anahat (mm):
331,6(G)×252(Y) ×24,5(D) mm
Yetenek temini:
Aylık 100000 Birim/Birim
Ürün Açıklaması

15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli

Ürün ayrıntıları:

NECLCDEkran NL10276AC30-09
Üreticisi NEC
Model Adı NL10276AC30-09
Ekran Boyutu 15.0 inç
Panel Türü a-Si TFT-LCD, LCM
Karar 1024 ((RGB) × 768, XGA 85PPI
Piksel düzeni RGB dikey çubuğu
Etkin Alan 304.128 ((W) × 228.096 ((H) mm
Bezel Açılışı -
Çizelge (mm) 331.6 ((W) ×252 ((H) ×24.5 ((D) mm
Tedavi Sert kaplama (3H)
Parlaklık 400 cd/m2 (Tip.)
Kontrast oranı 4001 (Tip) (TM)
Görme açısı 60/60/40/60 (Tip) ((CR≥10)
Yanıt 24/6 (Tip) (Tr/Td)
En iyi görüntü -
Çalışma Modu TN, Normalde Beyaz, Yayıcı
Renk Derinliği 16.7M 72% NTSC
Arka ışık 4 adet CCFL, Inverter ile.
Kütle 1.50/1.55Kg (Tip/Max.)
Kullanılır Masaüstü Monitörü
Yenilenme Hızı 60Hz
Dokunmatik ekran -
Sinyal Türü TTL (2 ch, 8-bit), 75 pin Bağlantı
Voltaj kaynağı 5.0V (Tip.)
Ratingler. Çalışma sıcaklığı: 0 ~ 50 °C; Depolama sıcaklığı: -20 ~ 60 °C
15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli

Neden bizi seçersiniz?

Müşterilerin çeşitli isteklerine göre,


Sürücü tablosu da dahil olmak üzere tüm aksesuarları eşleştirebiliriz.


dokunmatik ekran, LED arka ışık ve LVDS kabloları.


LCD panel, LCD ekran,LCD ekran,LCD monitör,


LCD modülü 2.2 inçten 88 inçe.


Kalite söz, %100 orijinal, hızlı teslimat,


Bir yıllık garantiye de sahipsiniz!

Nakliye ve Paket:

15.0 inç tft lcd ekran ekranı NL10276AC30-09 tft lcd modülü paneli 0

1)Tüm ürünlerimiz nakliye edilmeden önce test edilecek. Böylece ürünlerimizin kalitesinden emin olabilirsiniz.

2) Tüm Paneller, uzun mesafe taşıma kapasitesine sahip yeni ve sağlam kartonlarla paketlenmiştir.

3) Nakliye kabul edilir: FEDEX, DHL, UPS, TNT, EMS, AIR FREIGHT, SEA FREIGHT

4) Teslimat süresi: büyük stokumuz olduğu için, siparişler ödemeyi gerçekleştirdikten sonra sadece 1-3 iş günü sürer ve üçüncü taraf teslimat hizmetlerini kullanır veya müşterilerin talebi olarak teslim edilir.

Nakliye:

Size verdiğimiz izleme numarasıyla sevkiyatı takip edebilirsiniz. Eğer sevkiyatınızın durumunu alamıyorsanız veya sevkiyatınızın durumunu anormal bulursanız, lütfen bizimle iletişime geçin.Posta veya kurye ile kontrol etmenize yardımcı olacağız ve sorunu çözmek için sizinle yakın işbirliği yapacağız.

Sıkça sorulan sorular:

S: Büyük miktarda ihtiyacım varsa bana indirim yapabilir misiniz?NL10276AC30-09?

A: Elbette!Büyük sipariş verirseniz, size indirim yapacağız.

S: Nasıl izleyebilirim?NL10276AC30-09?

A: size takip numarasını vereceğiz ve sonra siparişinizi web sitesinden takip edebilirsiniz.

S: Ödeme nasıl yapılır?NL10276AC30-09?

A: T / T, Paypal, Western Union kabul ediyoruz.

S: Örnek siparişleri kabul ediyor musunuz?NL10276AC30-09?

A: Elbette!Örnek siparişi hoşgeldin!
